二階(直接)分析方法理論介紹

    二階分析法(直接分析法,高等分析)是壹種基于非線性分析理論的系統整體分析方法,立足于反映結構體系的真實響應。該方法由于考慮了結構的 P-DP-d效應,以及系統整體與構件局部的初始缺陷,可以准確地反映結構受力和穩定性情況。該方法無需進行框架分類、假設構件有效長度或放大杆端彎矩,使得設計過程簡單、高效、可靠,僅需進行截面承載能力校驗。該方法已陸續出現在世界各主流鋼結構規範中,並且逐漸成爲首選方法,如在美國AISC-2010規範中,直接分析法正式寫入新AISC規範的主要章節Chapter C,並在傳統線性分析方法之前。當今,各大咨詢公司已紛紛采用二階分析方法,並在許多重大工程項目中得以廣泛應用。該方法將逐步取代傳統的線彈性設計方法,成爲結構設計的主流。

   其分析特點:

  • 基于非線性理論的系統整體分析方法
  • 考慮了結構的P-DP-d效應
  • 考慮了系統整體的缺陷
  • 考慮了構件局部的初始缺陷
  • 考慮構件殘余應力和材料彈塑性
  • 構件設計僅需截面承載力校驗

   基于非線性理論的系統整體分析方法

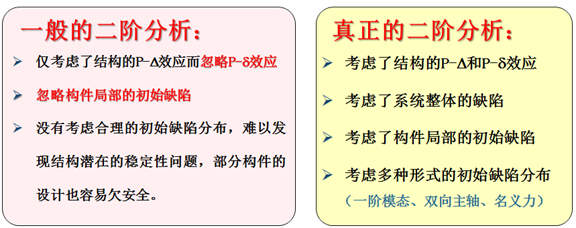

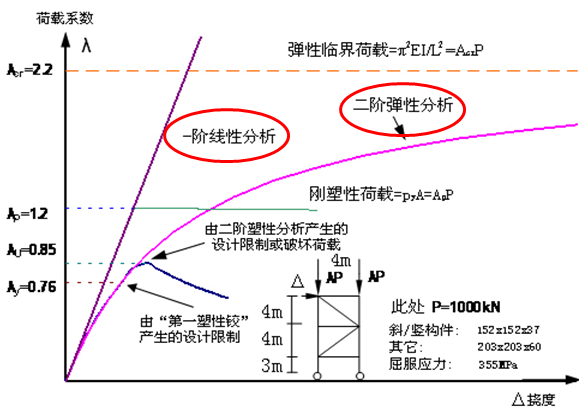

    考慮了結構變形對平衡的影響,其平衡方程是建立在變形後的構形上,與壹階線性分析中不考慮變形對平衡的影響,有著本質上的區別;研究中已提出幾十年,最近十多年隨著各國規範的更新得以廣泛應用,並呈現逐步取代傳統線性分析方法的趨勢;計算機軟硬件和互聯網技術的飛速發展,爲二階分析法的廣泛應用奠定了基礎。image001    但是,有些結構設計軟件宣稱擁有二階分析與設計能力,下面,將比較真正的二階分析方法與軟件常宣稱的“二階分析”方法,如下圖:image200

    因此,選用軟件時,需了解該軟件是否真實擁有二階分析能力。

      考慮了結構的P-DP-d效應

       P-D效應 :結構系統效應 Structure Effect)

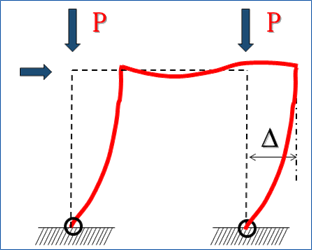

    結構系統在側向荷載和豎向荷載共同作用下,系統節點位移和豎向荷載將産生附加的彎矩,稱爲P-D彎矩 。 image006

         P-d效應 :構件效應 Member Effect)

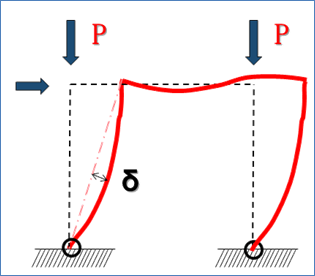

    構件在彎矩和軸向力共同作用下,構件變形産生的附加彎矩,稱爲P-δ彎矩


     對于細長構件,如大長細比柱子、斜撐等,應特別留意P-d效應。

    考慮了系統整體的初始缺陷

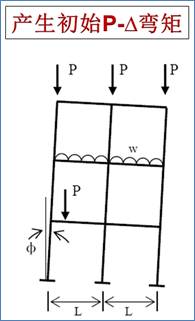

    爲了考慮實際結構存在的施工偏差和整體初始傾斜等因素,在分析過程中,需要把整體缺陷的影響考慮在內。image010

     考慮了構件局部的初始缺陷

   爲了考慮實際構件中存在的初始彎曲,在分析過程中,需要把構件初始缺陷的影響考慮在內。image012

   構件的初始缺陷對于獲得正確的設計內力、杆件變形並且發現潛在的穩定性問題,起著舉足輕重的作用。真正的二階分析(直接分析)必須考慮杆件的初始缺陷!

    考慮構件殘余應力和材料彈塑性

    殘余應力(Residual Stress)

    指的是構件在加工過程産生的內應力,但在不同的加工工藝下,如冷彎、熱軋或焊接等,相應的殘余應力值也有所不同。

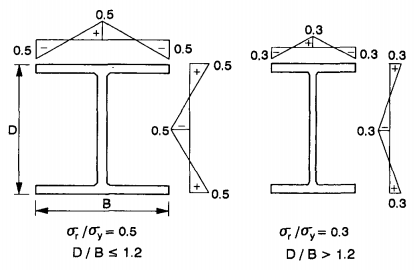

    舉例:下圖爲ECCS給出的熱軋I型截面設計殘余應力分布圖。


    材料彈塑性(Material Yielding )

    指的是構件承載超越彈性極限的荷載時,部分截面進入彈塑性階段,並沿構件長度方向發生塑性擴展的情況。

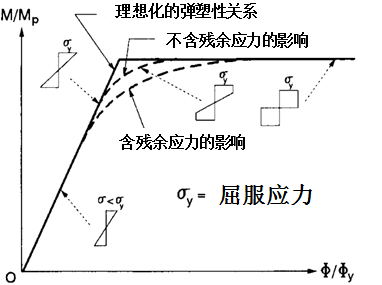

    舉例:下面示意圖爲壹個I型截面的彎矩曲率關系曲線。


       剛度折減(Stiffness Reduction)

    爲了考慮構件殘余應力及材料彈塑性的影響,在二階分析法中,將對構件的抗彎剛度EI和軸向承壓剛度EA進行折減。其折減系數,依據相關規範獲得。

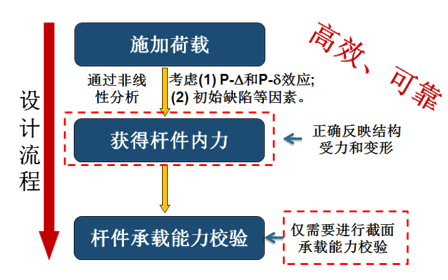

    總結:二階(直接)分析法設計流程
